Mitä ovat putkien laipat?
Laipat Yleistä

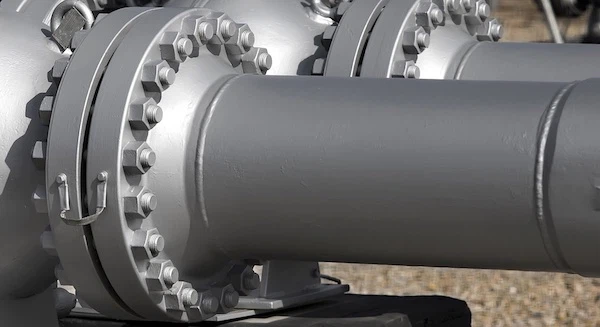

Laippoja käytetään putkien, venttiilien, pumppujen ja muiden laitteiden yhdistämiseen putkistojärjestelmän rakentamiseen. Lisäksi se helpottaa puhdistusta, tarkastusta ja mukauttamista. Tyypillisesti laipat hitsataan tai ruuvataan. Kaksi laippaa on pultattu yhteen tiivisteaineella niiden väliin laipallisen liitoksen muodostamiseksi.
Petro- ja kemianteollisuudessa käytetyimmät laippatyypit ovat.
Kaikki tyypit paitsi Lapliitoslaippa on varustettu korotetulla laippapinnalla.
Laippojen komponentit
Putkilaipat valmistetaan useista eri materiaaleista, kuten ruostumattomasta teräksestä, valuraudasta, alumiinista, messingistä, pronssista ja muovista, mutta yleisin materiaali on taottu ja koneistettu hiiliteräs.
Lisäksi erikoissovelluksissa laipat, kuten liittimet ja putket, on usein vuorattu sisäpuolelta täysin erilaatuisilla materiaalikerroksilla kuin itse laipat.
Useimmissa tapauksissa laipan materiaali määritetään putken valinnan yhteydessä; laipat on tyypillisesti valmistettu samasta materiaalista kuin putki.
Ellei toisin mainita, kaikki tällä sivustolla mainitut laipat noudattavat ASME- ja ASTM-standardeja. ASME B16.5 käsittelee mittoja, mittatoleransseja jne., kun taas ASTM kuvaa eri materiaalien ominaisuuksia.
Laippojen mitat
Jokaisella ASME B16.5 -laipalla on määrätyt mitat. Jos piirtäjä Japanissa, työnvalmistaja Kanadassa tai putkiasentaja Australiassa viittaa hitsauskaulan laippaan NPS 6, luokka 150, luettelo 40 ASME B16.5, se viittaa alla olevan kuvan laippaan.
Jos laippa tilataan, toimittaja haluaa tietää materiaalin laadun. ASTM A105 on hiiliteräksestä taottu laippa, kun taas A182 on ruostumattomasta teräksestä valmistettu taottu laippa.
Siksi oikean tilauksen toimittajalle tulee määritellä kaksi standardia.
Hitsauskaulan laippa NPS 6, luokka 150, luettelo 40, ASME B16.5 / ASTM A105
A - Ø192,1|Ulkohalkaisija - Ø168,3|L - Ø22,4|ID - Ø154,1|G - Ø215,9|K - Ø241,3|D - Ø279,4|B - 25.4|H - 88.9|RF-korkeus - 1.6
Yllä olevassa laipassa on 8 pultinreikää ja 37,5 asteen hitsauskulma (punainen ympyrä). Kaikki annetut mitat ovat millimetreinä. Korotettua pintaa (RF) ei tarvitse määrittää, koska ASME B16.5, jokainen laippa toimitetaan vakiona korotetulla pinnalla. Vain erilainen malli (Ring Type Joint (RTJ), Flat Face (FF) jne. tulisi määrittää.
Laipalliset pulttiliitokset
Pultattu laippaliitos on sekoitus lukuisia monimutkaisia elementtejä (laippa, pultit, tiivisteet, prosessi, lämpötila, paine, väliaine). Kaikki nämä tekijät liittyvät toisiinsa ja riippuvat toisistaan hyvän lopputuloksen saavuttamiseksi.
Laippaliitoksen luotettavuuden kannalta kriittistä on liitosprosessin asiantunteva hallinta.
Tyypillinen pultattu laippaliitäntä
Jo useita vuosia sitten teollisuus on ymmärtänyt asennuksen ja kokoonpanon tärkeyden.
Euroopassa on korostettu sen varmistamista, että yhteisvalmistuksen tekevät koulutetut ja validoidut asiantuntijat, ja tämä on johtanut eurooppalaisen teknisen standardin TS EN 1591 osan 4 tuotantoon. Tämä standardi koskee pulttiteknikkoja ja heidän esimiehiään, vastuullisia insinöörejä, jotka poistavat, kokoavat ja kiristävät minkä tahansa kokoonpanon elintärkeiden paineistettujen järjestelmien pulttiliitokset.
Standardi tarjoaa metodologian laippaliitosten valmistukseen ja purkamiseen osallistuvien teknikkojen koulutukseen ja arviointiin, ja sitä voidaan verrata paineastiatyötä tekevien hitsaajien koulutusvaatimuksiin. Sen julkaisussa korostetaan saumausprosessin asiantuntevan valvonnan merkitystä sen varmistamisessa, että laippa toimii ilman vuotoa.
Pultattu laippaliitos voi vuotaa useista syistä, mukaan lukien tiiviste.
Vaikka kaikki ruuviliitoksen laippaliitoksen monimutkaiset toisistaan riippuvat komponentit toimivat täydellisessä harmoniassa, tärkein yksittäinen tekijä, joka määrää kyseisen ruuviliitoksen laippaliitoksen onnistumisen tai epäonnistumisen, on asentajan huomio oikeaan asennus- ja kokoonpanomenettelyyn. Oikein suoritettuna kokoonpano pysyy vuotamattomana aiotun käyttöikänsä ajan.
On edelleen useita erikoislaippoja, kuten..
Mikä on laippaliitos?
Laipallisia liittimiä käytetään kahden tai useamman putken liittämiseen. Jokaisessa putkessa on oltava laippa, joka on kohotettu harjanne, joka kiertää putken ulkokehän. Asentajat yhdistävät kaksi laippaa käyttämällä pultteja, puristimia tai muita kiinnikkeitä. Perinteisten kierreliittimien, hitsauksen tai juottamisen sijasta voidaan käyttää laippaliitosta. Tietyntyyppiset laipat yhdistetään hitsaukseen tai juottamiseen vahvemman putkiliitoksen aikaansaamiseksi.
Toiminnan tai ulkonäön perusteella erityyppiset laippaliittimet voidaan tunnistaa toisistaan. Erittäin suurissa putkissa tai kaasulinjoissa käytetyissä liittimissä on sileä pinta ja peräkkäin valmiiksi porattuja reikiä. Kun kaksi näistä laipallisista liitososista liitetään toisiinsa, laippojen reikiin laitetaan pultit vankan ja pitkäikäisen liitoksen muodostamiseksi. Korkeapainesovelluksissa voidaan käyttää kapenevalla kaulalla varustettua laippaliitosta. Tämä liitosmuoto vaatii tyypillisesti sekä hitsauksen että pultauksen kestämään putken sisällön aiheuttamaa valtavaa painetta.
Asentajat, joiden on lisättävä laippaliitin kentällä, voivat valita kierreliittimen, jonka sisäiset kierteet ovat samankaltaisia kuin useimpien putkien päissä. Näin asentaja voi yksinkertaisesti ruuvata liittimen putkeen kiinnittääkseen sen. Kierreliitos tekee työntekijöiden helpoksi leikata putkia mihin tahansa kokoon nopeaa korjausta varten ja valmistaa sitten kierteet päihin käyttämällä putken kierteittäjää laipan sovittamiseksi.
Käyttötarkoituksesta riippuen laipallisilla liitososilla voi olla useita profiileja. Kahden putken yhdistämiseksi kulmassa kulmaliittimet ovat kaarevia, ja molemmissa päissä on laipat, mikä takaa vakaamman liitoksen. T-muotoinen laipallinen liitos yhdistää kaksi putkea yhdellä juoksulla kohtisuoraan putkeen, kun taas Y-muotoinen liitos yhdistää kolme kolmessa kulmassa kulkevaa putkea. Joillakin laipallisilla liitososilla voi olla nelisuuntainen tai ristin muotoinen kokoonpano, jotta neljä erillistä putkea voidaan käyttää.
Lukuisia laippaliittimiä käytetään yhdessä erityisten tiivisteiden kanssa vuotojen välttämiseksi kahden putken liitoskohdassa. Näitä tiivisteitä kutsutaan joskus "o-renkaiksi" ja ne on valmistettu kumista tai synteettisistä materiaaleista. Kun laippaliittimet valmistetaan erittäin tarkoilla toleransseilla ja laipan pinta on erittäin sileä, vuotojen estäminen ei välttämättä vaadi tiivisteen käyttöä. Tietyissä olosuhteissa voidaan käyttää rasvaa tai voiteluainetta O-renkaan sijasta laippojen välisten rakojen tiivistämiseksi.
