Kierrelaipparakenne (kutsutaan myös "kierrelaippaksi") käyttää ruuvikierrettä laipan liittämiseen putkeen. Putken päähän leikataan ulkokierre, kun taas ulkopuolinen kierre leikataan laipan reikään; uroskierreputki ruuvataan sitten naaraskierteiseen laippaan.
|
|
|
|

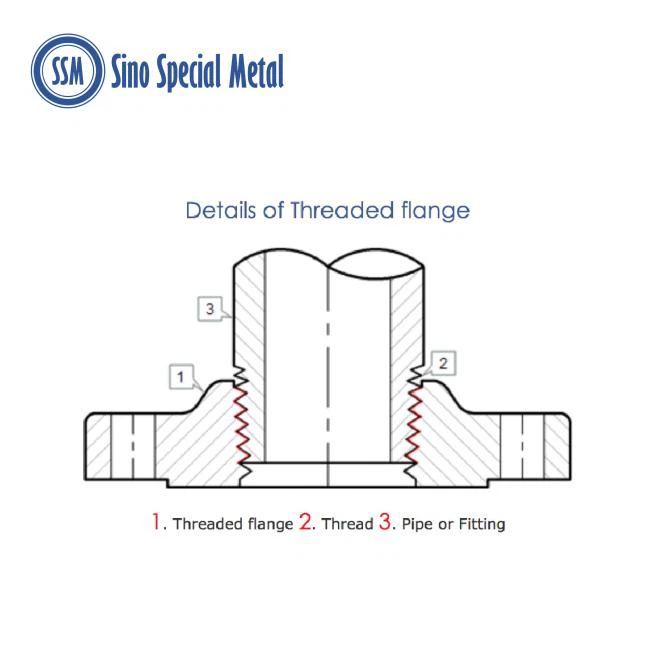

Kierrelaipan tiedot: 1. kierrelaippa; 2. lanka; 3. putki tai liitin |
|
Vaikka kierrelaippamallia on saatavana useissa koossa ja paineluokissa, sitä käytetään pääasiassa pienikokoisissa putkistojärjestelmissä, ts. enintään 4 tuumaa. Sen käyttö rajoittuu myös tyypillisesti myrkyttömiin järjestelmiin, matalapainejärjestelmiin ja matalan lämpötilan järjestelmiin. ½ tuuman - 2- tuuman kierrelaipat ovat paljon yleisempiä kuin 2 tuuman ja sitä suuremmat koot. Alhaisemman paineen vuoksi kierrelaipat käyttävät vain litteitä ja kohotettuja pintoja. Ne eivät sovellu korkean lämpötilan sovelluksiin, koska kierteen geometria vääristyy, mikä usein johtaa vuotamiseen.
Kierrelaippojen suurin etu on, että ne voidaan liittää putkeen ilman hitsausta. Liitosten muodostaminen ilman hitsausta on huomattava etu, ja se on välttämätöntä joissakin paikoissa ja aloilla, kuten räjähdysvaarallisilla alueilla (Ex-luokitusalueet), kuten huoltoasemilla, heksaanitehtailla, syttyvien nesteiden varastoissa jne. Jos hitsausta ei tarvita, mahdollinen lähde sytytys poistetaan. Toinen etu on, että kierrelaippaliitoksen kokoaminen ja purkaminen on nopeampaa ja helpompaa kuin hitsatun laippaliitoksen.
Kierrelaipat eivät sovellu putkille, joiden seinämäpaksuus on ohut, koska kierteen leikkaaminen tällaisiin putkiin on vaikeaa. Joissakin tapauksissa voidaan käyttää tiivistehitsausta lisäämään laipan eheyttä ja vähentämään vuotojen todennäköisyyttä. Tiivistesauman lisääminen lisää laipan eheyttä, mutta se myös vaikeuttaa liitoksen kokoamista ja purkamista (koska hitsi tekee siitä pysyvän liitoksen).
Useimmat insinööriryhmät ja yhdistykset rajoittavat kierteitettyjen laippojen käytön kokoon ½ - 4 tuumaa ja paineluokkaan 300 tai alle. Koska hitsausta ei käytetä, kierteitetyt laipat ovat alttiimpia vuotoille kuin hitsatut liitokset, ja tiiviste on herkkä vaurioitumaan, jos laipan kohdistusvirhe tapahtuu. Näistä syistä kierrelaipat ovat huono valinta vaarallisiin järjestelmiin, joissa vuodolla voi olla katastrofaalisia seurauksia.
Ei-hajottavat testaustekniikat (NDT).
Radiografiaa voidaan käyttää laipan pinnan korroosion ja myös kierteiden kiinnittymisen/linjauksen tarkistamiseen.
ASME-standardit
Kierrelaippaliitäntöjä koskevat vaatimukset näkyvät ASME B1.20.1 ja ASME B31.3 standardeissa.
Standardivaatimukset kierrelaippoille
|
Mitat |
ANSI B16.5, ANSI B16.47 Series A & B, MSS SP44, ASA, API-605, AWWA, mukautetut piirustukset |
|
Koko |
1/2" (15 NB) - 48" (1200 NB) |
|
Luokka |
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN-standardi ND-6, 10, 16, 25, 40 jne. |
|
MELU |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2632, DIN26634, DIN26634 2637, DIN2638, DIN2673 |
|
BS |
BS4504, BS4504, BS1560, BS10 |
|
Laippapinnan tyyppi |
Litteä pinta (FF), kohotettu pinta (RF), rengastyyppinen liitos (RTJ) |
Kierrelaippojen materiaali ja laatu
|
Ruostumattomasta teräksestä tehdyt kierrelaipat |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
Duplex & Super Duplex teräskierteiset laipat |
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
Kierteitetyt laipat hiiliteräksestä |
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
Matalalämpötilaiset hiiliteräksiset kierrelaipat |
ASTM A350, LF2, LF3 |
|
Seosteräskierteiset laipat |
ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
|
Kupariseosteräs kierrelaipat |
ASTM SB 61 , SB62 , SB151 , SB152 UNS nro C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS nro C 10100, 10200, 10200, 10 200,0,0 |
|
Nikkeliseoksesta kierrelaipat |
ASTM SB564, SB160, SB472, SB162 Nickel 200 (UNS No. N02200), Nickel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500.), InconelSUN80. N08800), Inconel 825 (UNS nro. N08825), Inconel 600 (UNS nro. N06600), Inconel 625 (UNS nro. N06625), Inconel 601 (UNS nro. N06601), Hastelloy C 276 (UNS nro.), Allo027. 20 (UNS nro N08020) |
ASME B16.5 kohotettuja kierrelaippoja saatavilla tyyppejä
|

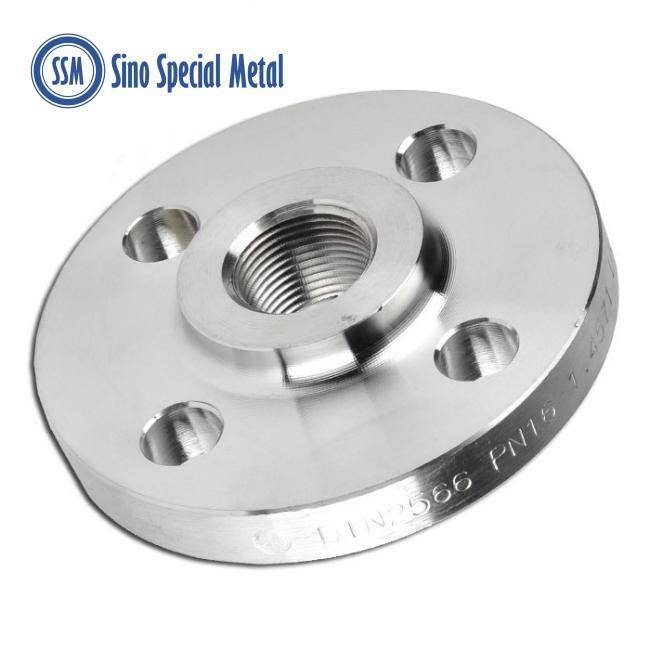

Kierrelaippa |
Ruuvatut laipat |
|
ANSI B16.5 -kierrelaipat |
Kierrelaipan mitat |
|
ASME B16.5 Kierrelaipat |
ANSI B16.5 luokan 150 kierrelaipat |
|
Ruostumattomasta teräksestä valmistettujen kierrelaippojen toimittajat |
SS-kierrelaippa |
|
Kierrelevylaippojen jälleenmyyjä |
ASME B16.47 A- ja B-sarjan kierrelaippojen viejä |
|
ANSI B16.5 luokka 150 Ruuvattu laippakannatin |
ANSI 150 -kierrelaippajakajat |
|
Hiiliteräksinen kierrelaippa |
Laadukas ruuvilaippojen valmistaja |
|
ASTM A182 ruostumattomasta teräksestä valmistettu kierrelaippa |
Kaksipuolinen teräskierrelaippa |
|
Super Duplex -teräskierteinen taottu laippa |
Kupari-nikkelikierteiset putkilaipat |
|
Korkean nikkelimetalliseoksen kierrelaipat |
Hastelloy tasapintaiset kierrelaipat Stockist |
|
Titaani ASME B16.47 A- ja B-sarjan kierrelaipat |
Inconel-kierrelaipat |
ANSI B16.5 -kierrelaippasovellus
ASME B16.5 -kierrelaippojen tiedetään tarjoavan poikkeuksellista suorituskykyä, ja ne on yleensä kehitetty vastaamaan vaatimuksia. Tarjoamme laajan valikoiman kierrelaippoja maailmanlaajuisen varastoverkoston kautta. Näitä kierrelaippaa käytetään eri teollisuudenaloilla, kuten:
Ruostumattomasta teräksestä valmistettuja kierrelaippoja käytetään öljy- ja kaasuputkissa
Kierrelaippoja käytetään kemianteollisuudessa
Seosteräksisiä ruuvilaippoja käytetään putkitöissä
Litteäpintaisia kierrelaippoja käytetään lämmityksessä
Kierreputkilaippoja käytetään vesihuoltojärjestelmissä
ANSI B16.5 -kierretaotut laipat käytetään voimalaitoksissa
Kierrelevylaippoja käytetään paperi- ja selluteollisuudessa
Kierrelaippaa käytetään yleiskäyttöisissä sovelluksissa
Teräskierrelaippoja käytetään valmistusteollisuudessa
Kierrelaippaa käytetään elintarviketeollisuudessa
Kierrelaippoja käytetään rakenneputkissa
