Mikä on DIN EN 1092-1?
DIN EN 1092-1 on eurooppalainen standardi, joka määrittelee vaatimukset putkien, venttiilien, liitososien ja tarvikkeiden pyöreille laippoille. Sen otsikko on "Laipat ja niiden liitokset - Pyöreät laipat putkille, venttiileille, liittimille ja lisävarusteille, PN-merkintä - Osa 1: Teräslaipat."
Tämä standardi määrittelee erityyppiset laipat, kuten hitsauskaula-, liuku-, kierre- ja umpilaipat, sekä niiden mitat, materiaalit ja paineluokitukset. Se antaa ohjeita putkistojärjestelmissä kaikkialla Euroopassa käytettävien laippojen suunnittelusta, mitoista ja merkinnöistä.
Otsikon "PN"-merkintä viittaa laippojen paineluokitukseen, joka tarkoittaa "Pressure Nominal". DIN EN 1092-1 luo yhtenäisen järjestelmän laippojen määrittämiseksi Euroopan unionissa, mikä edistää johdonmukaisuutta ja yhteentoimivuutta putkijärjestelmien suunnittelussa ja asennuksessa.
| FI 1092-1:2018 Taulukko 1- Valmistusmenetelmät | ||||||
| Laipan ja kauluksen tyyppi | taottu (a) | Heittää | Valmistettu tasaisesta Tuotteet (lautaset) |
Koneistettu rullasta tai järjestetyt baarit ja taottu poikkipintainen teräs |
Bentand sähköhitsattu muotopalkkeja poikkipintainen teräs tai nauhat (b,c,d,e) |
Painettu alkaen hitsattu tai saumaton putket tai lat Tuotteet |
| 01 (Levyn laippa hitsaukseen | Joo | ei | Joo | Joo | Joo | ei |
| 02 (Löysä levylaippa tyypeille 32-37) | Joo | ei | Joo | Joo | Joo | ei |
| 04 (Löysä levylaippa tyypille 34) | Joo | ei | Joo | Joo | Joo | ei |
| 05 (sokea laippa) | Joo | ei | Joo | Joo | ei | ei |
| 11 (hitsauskaulalaippa | Joo | ei | ei | Joo | kyllä, suurempi tai yhtä suuri kuin DN700 | ei |
| 12(Napallinen liukulaippa hitsaus | Joo | ei | ei | Joo | ei | ei |
| 13(Napallinen kierrelaippa | Joo | ei | ei | Joo | ei | ei |
| 21 (Integraali laippa) | Joo | Joo | ei | Joo | ei | ei |
| 32 (hitsattava levykaulus) | Joo | ei | Joo | Joo | Joo | ei |
| 33 (Lemmitetty putki) | Joo | ei | Joo | ei | Joo | Joo |
| 34 (hitsattu kaulus) | Joo | Joo | ei | Joo | Joo | ei |
| 35 (hitsauskaula) | Joo | ei | Joo | Joo | Joo | ei |
| 36 (puristettu kaulus pitkällä kaulalla) | Joo | ei | ei | ei | Joo | Joo |
| 37 (puristettu kaulus) | Joo | ei | Joo | Joo | Joo | Joo |

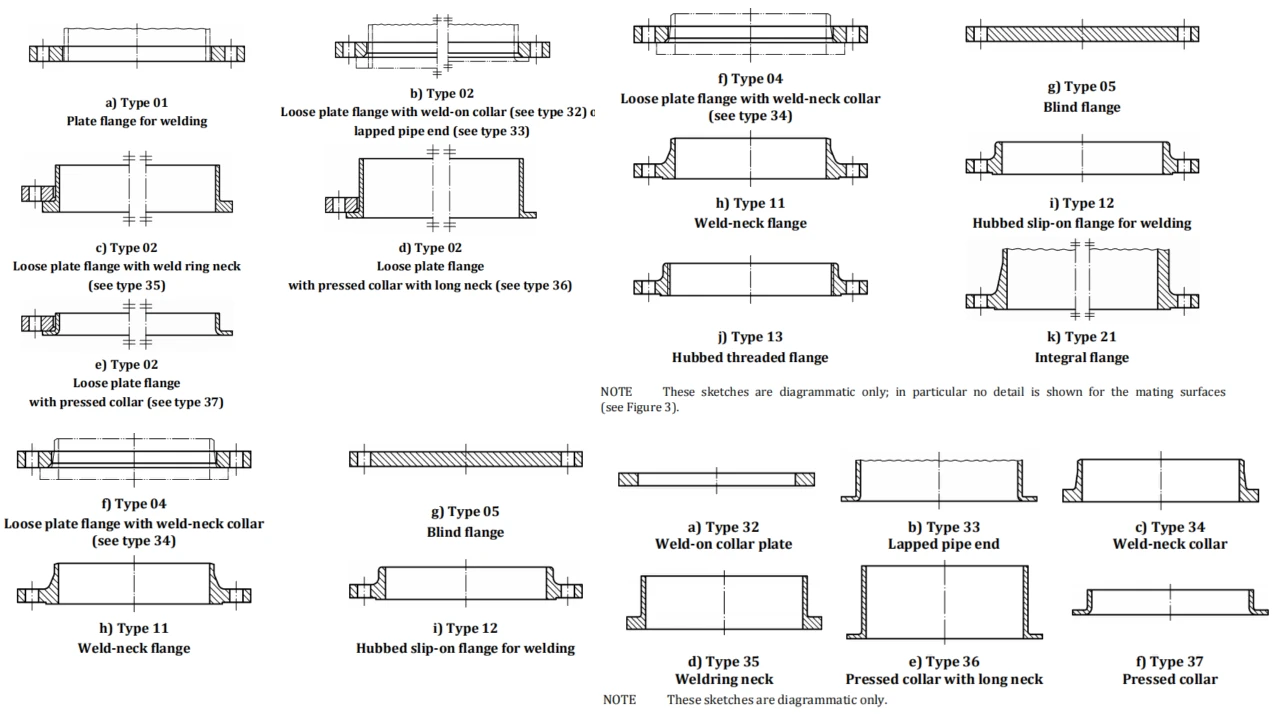

FI 1092-1 Teräslaippojen ja kaulusten tyypit
| FI 1092-1:2018 Teräslaippojen ja kaulusten tyypit | |
| Tyyppi nro | Kuvaus |
| 1 | Levylaippa hitsaukseen |
| 2 | Löysä levylaippa hitsattavalla levykauluksella tai letkulle |
| 4 | Löysä levylaippa, jossa hitsauskaulus |
| 5 | Sokea laippa |
| 11 | Hitsauskaulalaippa |
| 12 | Napallinen liukulaippa hitsaukseen |
| 13 | Napallinen kierrelaippa |
| 21 a | Integroitu laippa |
| 32 b | Hitsattava levykaulus |
| 33 a, b | Kierretty putken pää |
| 34 b | Hitsauskaulus |
| 35 b | Hitsaus kaula |
| 36 b | Puristettu kaulus, jossa pitkä kaula |
| 37 b | Puristettu kaulus |
| HUOM. Tyyppinumerot on tehty ei-peräkkäisiksi mahdollisten tulevien lisäysten mahdollistamiseksi. a Tämä on olennainen osa painelaitetta tai komponenttia. b Tyyppinumerot 32, 33, 35, 36 ja 37 on tarkoitettu käytettäväksi tyypin 02 laippojen kanssa ja tyyppinumero 34 tyypin 04 laippojen kanssa. |
|
DIN EN 1092-1 vs. edellinen DIN-normi: Laippastandardien erojen ymmärtäminen
Laippatyypit ja merkinnät:
Edellinen DIN-normi: Laipat luokiteltiin DIN-standardien, kuten DIN 2635 ja DIN 2633, mukaan, jokaisella on oma tyyppinsä ja merkintäjärjestelmänsä.
DIN EN 1092-1: Ottaa käyttöön yhtenäisen luokitusjärjestelmän, jossa laippatyypit on merkitty numeroilla, kuten tyyppi 11 hitsauskaulalaippoille ja tyyppi 05 umpilaippoille.
Painearvot:
Edellinen DIN-normi: Laipat on standardoitu nimellispaineluokituksen, kuten PN6 ja PN40, perusteella.
DIN EN 1092-1: Käyttää samanlaista nimellispainejärjestelmää (PN), mutta standardoi sen kaikkialla Euroopassa, mikä varmistaa laippojen paineluokituksen yhdenmukaisuuden.
Koko ja materiaali yhteensopivuus:
Aiempi DIN-normi: Jotkin aikaisempien DIN-standardien laippakoot saattavat edelleen olla käytössä uusien DIN EN 1092-1 -kokojen rinnalla.
DIN EN 1092-1: Esittelee uusia laippakokoja, joita ei ehkä ollut aiemmissa DIN-standardeissa, mikä tarjoaa käyttäjille laajemman valikoiman vaihtoehtoja.
Siirtymäaika ja rinnakkaiselo:
Siirtymäkausi: Vaikka jotkin DIN-laippastandardit on korvattu DIN EN 1092-1 -standardilla, toiset jatkuvat rinnakkain pitkäaikaisten tuotestandardien muuttumisen aiheuttamien haasteiden vuoksi.
Rinnakkaiselo: Laipat voivat olla joko vanhojen DIN-standardien, uuden DIN EN 1092-1 -standardin tai molempien mukaisia valmistajan ja alueellisten vaatimusten mukaan.
Laipat DIN EN / DIN
|
Suunnitelma |
EN-tyypin mukaan |
DIN:n mukaan |
|
Hitsauskaulan laippa |
11 |
2627 - 2638 |
|
Sokea laippa |
05 |
2527 |
|
Kierrelaippa |
12 |
2558, 2565 - 2569 |
|
Litteä laippa |
01 |
2573, 2576 |
|
Limitetty laippa |
02 |
2641, 2642, 2655, 2656 |
|
Limitetty laippa |
04 |
2673 – 2676 |
Laippa ASME / BS / API
|
Suunnitelma |
KUTEN MINÄ |
|
Hitsauskaulan laippa |
B 16.5 / 16.47 |
|
Sokeat laipat |
B 16.5 / 16.47 |
|
Slip-on laipat |
B 16.5 |
|
Kierrosliitoslaipat |
B 16.5 |
|
Kierteitetyt laipat |
B 16.5 |
|
Pistorasiahitsauslaipat |
B 16.5 |
|
Pitkät hitsauskaulan laipat |
B 16.5 |
|
Aukon laipat |
B 16.36 |
|
Silmälasisokea |
B 16.38 |
Sinetin muodot (muodot: kosketuspintojen tyypit)
|
Vanha DIN |
|
DIN EN 1092-1 |
|
Lomake A |
ilman kohotettuja kasvoja |
Lomake A |
|
Lomake B |
||
|
Lomake C |
Kohotetut kasvot (Rz= 160 Mekaanisesti sorvattu) |
Lomake B1 |
|
Lomake D |
Kohotetut kasvot (Rz= 40 Mekaanisesti sorvattu) |
|
|
Minulle |
Kohotetut kasvot (Rz= 16 Mekaanisesti sorvattu) |
Lomake B2 |
|
Lomake F |
DIN2512 mukainen kieli |
Lomake C |
|
Lomake N |
DIN 2512 mukainen ura |
Lomake D |
|
Lomake V 13 |
Uros DIN 2513 mukaan |
Minulle |
|
Lomake R13 |
Naaras DIN 2513 mukaan |
Lomake F |
|
Lomake R14 |
Naaras DIN 2514 mukaan |
Lomake G |
|
Lomake V 14 |
Uros DIN 2514 mukaan |
Lomake H |
Pinnan karheus (viimeistely)
|
Karkeussuunnittelu (muoto) |
Ra(mikrometreinä) |
Rz (mikrometreinä) |
Vanha Normi |
||
|
|
Min. |
Max. |
Min. |
Max. |
|
|
A, B1, E, F |
3.2 |
12.5 |
12.5 |
50 |
Rz 40 - 160 |
|
B2, C, D, G, H |
0.8 |
3.2 |
3.2 |
12.5 |
RzMax. 16 |
